涂塑钢管防腐材料选用策略与技术分析——基于性能优化与场景适配的深度探讨

一、涂层材料性能对比与选择依据

涂塑钢管的防腐性能核心取决于涂层材料的化学稳定性与机械强度。目前主流涂层包括 环氧树脂（EP） 、 聚乙烯（PE） 及 聚氯乙烯（PVC） 等，其特性差异显著：

1. 环氧树脂（EP） ：耐强酸、强碱及有机溶剂腐蚀性能突出，附着力强（达GB/T 17219标准），适用于化工、油气等严苛环境。但其柔韧性较低，在温差剧烈场景易出现微裂纹，需配合严格的基材预处理（如喷砂至Sa2.5级）提升附着力。
2. 聚乙烯（PE） ：耐候性优异，抗紫外线老化能力达30年以上，适合露天或埋地管道（如市政给排水）。但其耐温上限仅80℃，且与钢管结合力需依赖热熔工艺，施工成本较高。
3. 聚氯乙烯（PVC） ：成本低廉且阻燃性佳，但耐冲击性差，多用于低压静态环境（如建筑排水）。近年因环保限制（含氯问题），在饮用水场景逐渐被替代。

选材建议：需综合介质特性（pH值、温度）、使用场景（埋地/露天/高压）及成本预算。例如，化工管道优先选用EP涂层，市政供水则推荐PE与EP复合结构（内EP防腐、外PE耐候）。

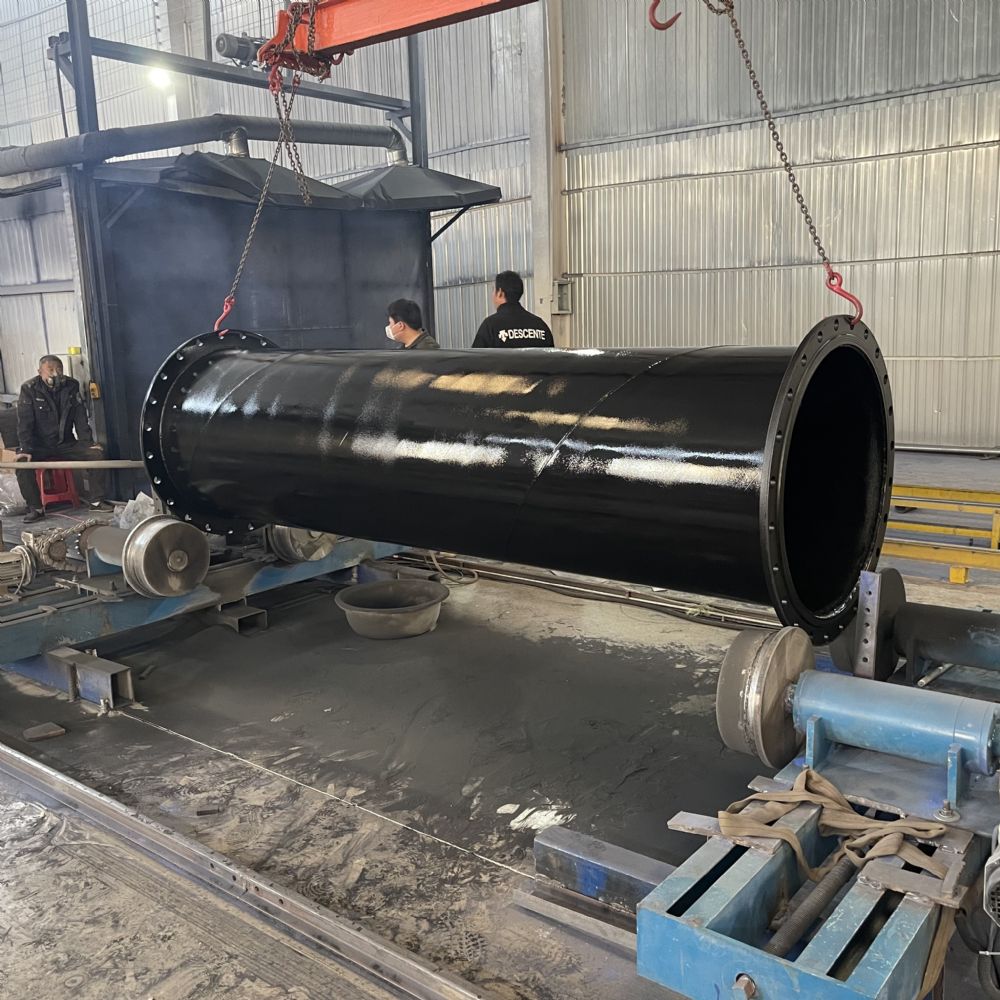

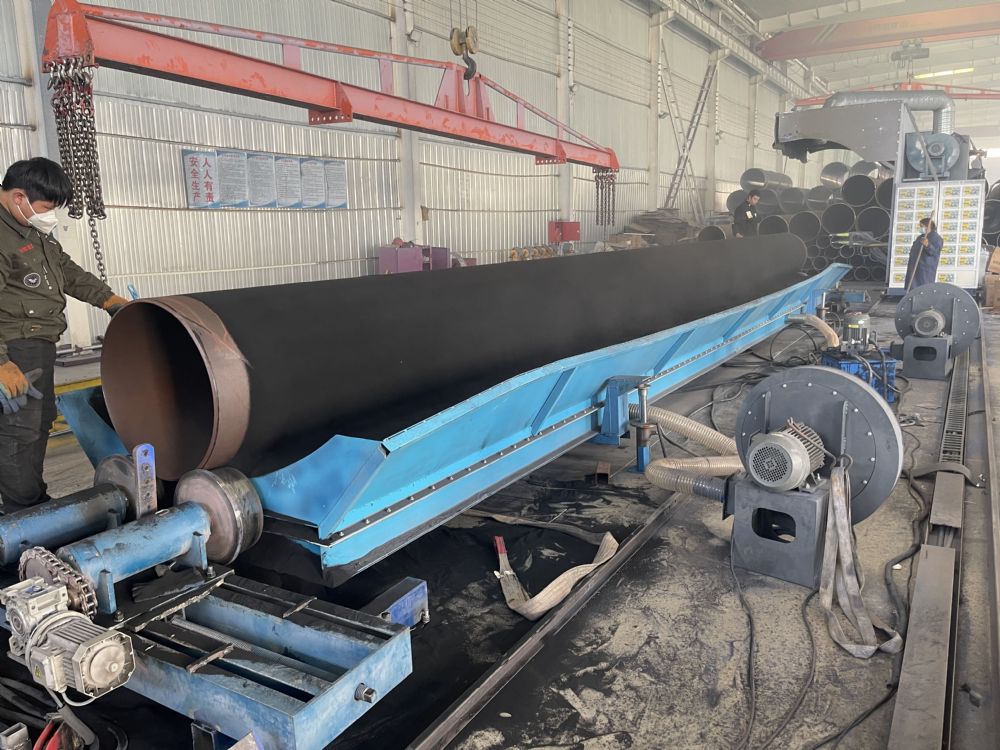

二、涂层工艺对防腐性能的关键影响

材料选择仅是基础，工艺控制直接决定涂层寿命：

1. 基材处理：喷砂除锈需达到Sa2.5级（GB/T 8923.1-2011），粗糙度40-70μm以增强附着力。酸洗磷化工艺可同步去油污，但需注意废水处理。
2. 涂层厚度：EP涂层建议≥0.4mm（CJ/T120-2016），过薄易被腐蚀介质穿透，过厚则增加内应力导致开裂。大口径管道（DN≥300mm）宜采用离心喷涂确保均匀性。
3. 固化工艺：环氧树脂需在180-200℃固化，温度偏差±5℃将导致交联度下降20%以上。PE涂层则依赖精准的熔融指数控制（MI值0.3-1.5g/10min）。

三、场景化应用案例与技术创新

1. 化工管道：某化工厂采用“EP涂层+阴极保护”方案，在50℃盐酸环境中使用寿命提升至15年（传统方案仅8年），年维护成本降低40%。
2. 矿山输水：抗静电型PE涂层（表面电阻≤1×10⁶Ω）成功应用于井下，解决静电引燃瓦斯隐患，同时通过添加石墨烯提升耐磨性300%。
3. 高温蒸汽：新型聚醚醚酮（PEEK）涂层耐温达260℃，已在电厂蒸汽管道试用，但成本为EP涂层的5倍，适合高附加值场景。

四、行业痛点与未来趋势

1. 环保升级：水性环氧涂料替代溶剂型成为趋势（VOC排放降低90%），但需攻克低温固化技术瓶颈。
2. 智能化检测：基于AI的涂层缺陷识别系统（精度达0.1mm²）开始应用于质检环节，漏检率从5%降至0.3%。
3. 材料复合化：EP/PE/陶瓷多层结构涂层研发取得突破，耐蚀性与抗冲击性均提升50%以上，预计2026年量产。

结语

涂塑钢管防腐材料的选用需跳出单一性能指标，构建“材料-工艺-场景”三位一体的评估体系。未来，随着环保法规趋严与新材料技术突破，涂层设计将更注重全生命周期成本与可持续性。建议企业建立动态选型数据库，结合实时工况数据优化防腐策略，方能抢占技术制高点。
