地埋大口径外3PE内涂塑防腐钢管技术解析与工程应用 ——创新工艺赋能城市地下管网建设

摘要

随着我国城镇化进程加速，地下管网系统对管材的耐腐蚀性、密封性和使用寿命提出更高要求。本文结合20份行业资料与工程实践，深度剖析外3PE内涂塑防腐钢管的技术特性，揭示其在现代城市基建中的核心价值。

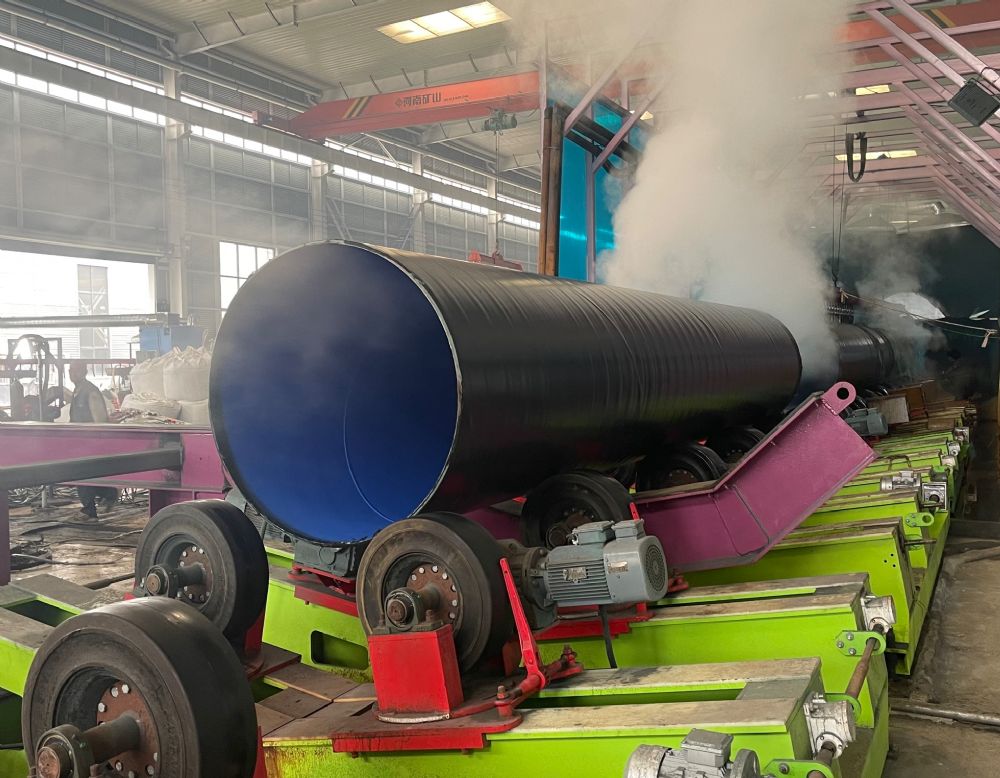

一、技术原理与结构创新

1. 三层复合防腐体系
   外3PE（三层聚乙烯）防腐层采用"环氧粉末+胶粘剂+聚乙烯"复合结构，通过静电喷涂与高温熔融工艺形成致密保护层。环氧粉末提供化学防腐（附着力≥70MPa），聚乙烯层（厚度2.7-2.9mm）则抵御物理冲击。内壁涂塑采用食品级环氧树脂，实现水力特性优化（粗糙系数仅0.008）与水质保护。

2. 大口径制造突破
   针对DN800以上管径，创新应用"分段预制+现场焊接"工艺，管端采用12cm宽304不锈钢内衬，既保证焊接质量又避免涂层损伤。相比传统球墨铸铁管，重量减轻30%，单节运输长度可达12米。

二、性能优势与行业突破

1. 全生命周期成本优化

• 耐候性能：通过陕京管道、西气东输工程实证，在-30℃至120℃环境下服役50年无结构性损坏
• 维护成本：阴极保护系统（牺牲阳极法）使维修频率降低83%
• 能耗优势：内壁光滑度提升使输水能耗降低15%

1. 特殊环境适应性

• 沼泽地带采用"边焊边沉"工法，沉降承受力达150kN/m²
• 抗震设计通过8级地震模拟测试，接头位移容差达管径的5%

三、工程应用场景拓展

四、施工质量控制要点

1. 表面处理
   采用Sa2.5级喷砂除锈，表面锚纹深度40-100μm，确保涂层附着力。

2. 补口工艺

• 电热熔套收缩带：加热温度200±10℃，收缩率≥15%
• 液态聚氨酯灌注：适用于DN1200以上管道，固化时间≤30min

1. 检测标准

• 电火花检测：3PE层≥25kV/mm，内涂层≥5kV/mm
• 剥离强度：≥100N/cm（23℃），≥70N/cm（50℃）

五、行业发展趋势前瞻

1. 智能化升级
   2024年珠海试点应用的"3PE+光纤传感"技术，实现腐蚀速率实时监测。

2. 环保新工艺
   无溶剂环氧涂料（VOC≤50g/L）逐步替代传统煤沥青。

3. 标准化进程
   新修订的SH/T3533-202X标准新增数字化施工记录要求。

结语

外3PE内涂塑防腐钢管通过材料创新与工艺革新，正在重塑地下管网建设范式。随着《城镇地下管网改造五年行动》实施，该技术将在智慧城市、新能源输送等领域发挥更大价值，建议工程设计时优先选用通过GB/T23257-2009及CJ/T120-2016双认证的产品。
