热熔结环氧粉末加聚乙烯TPEP钢管：输水工程中的防腐中流砥柱

引言

在长距离输水工程中，管道腐蚀问题一直是影响水质安全和运营成本的核心痛点。传统防腐钢管易受化学侵蚀、微生物附着等问题困扰，而TPEP钢管（外三层聚乙烯内熔结环氧防腐钢管）凭借其独特的结构设计和材料优势，正在成为输水领域的“防腐卫士”。本文将从技术原理、核心优势、应用场景及生产工艺等维度，深度解析这一创新材料的价值。

一、TPEP钢管的结构设计与技术突破

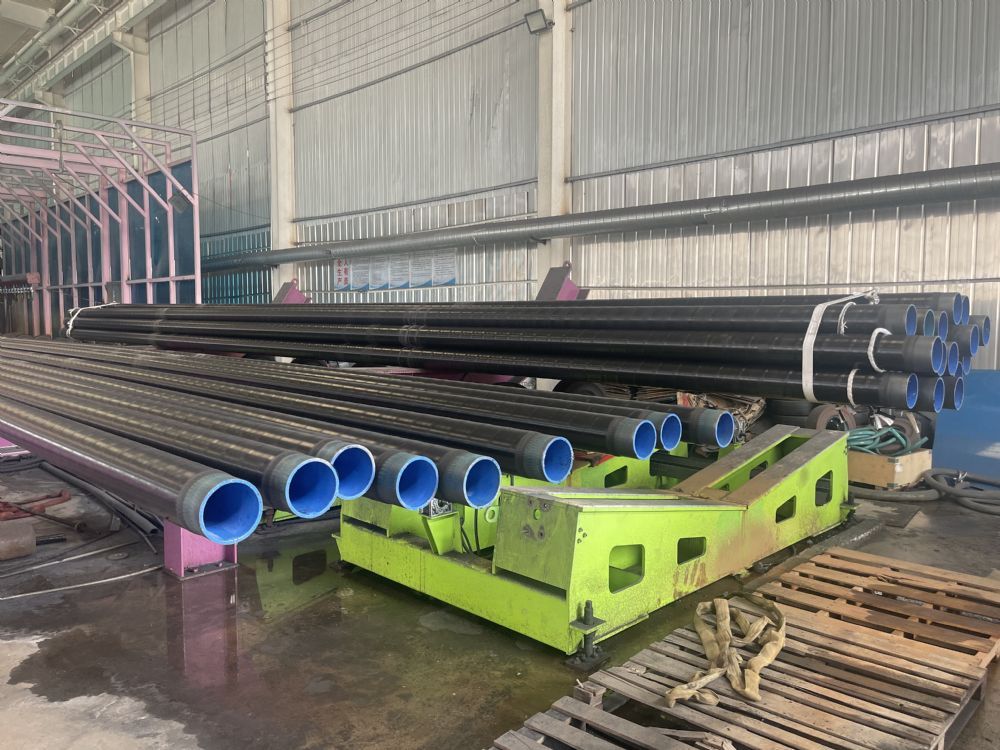

TPEP钢管采用“内外双防腐”的复合结构（图1），其核心工艺可概括为：

1. 内壁防腐层：采用热熔结环氧粉末技术，通过高温熔融将食品级环氧粉末喷涂于钢管内壁，形成厚度达300-500μm的钢塑合金层。这种涂层不仅耐酸碱盐腐蚀，更能有效抑制藻类滋生，确保水质无二次污染。
2. 外壁防护层：由底层环氧树脂（≥150μm）、中间胶黏剂（≥170μm）和外层聚乙烯（≥3.7mm）构成的三层结构，兼具抗机械冲击与耐环境应力开裂的双重性能，尤其适用于埋地敷设中的复杂地质条件。

技术突破点：相比传统单层聚乙烯防腐，TPEP通过化学键结合技术，将环氧树脂与聚乙烯分子链交联，界面粘接强度提升3-5倍，彻底解决了防腐层剥离难题。

二、输水工程中的应用优势解析

1. 水质安全保障

以山东省双堠水库输水工程为例，TPEP钢管因内壁环氧涂层达到食品级标准（GB/T17219），被选为核心输水管材。其表面粗糙度仅为0.008mm，比传统钢管降低60%，显著减少水头损失，同时避免微生物在管壁繁殖，保障了千万居民的饮水安全。

2. 全生命周期成本优化

• 管径优化：相同输水量下，TPEP管径可比球墨铸铁管缩小一级（如DN1000替代DN1200），减少土方开挖量30%。
• 寿命延长：环氧-聚乙烯复合结构使设计寿命达50年以上，维护周期延长3倍，综合成本降低40%。

3. 复杂地形的适应性

在过河倒虹吸、顶管穿越等场景中，TPEP钢管展现出独特优势：

• 抗水压能力达2.5MPa，优于球墨铸铁管的1.6MPa；
• 采用电熔焊接技术，接头强度与管体一致，避免传统插接式管道的渗漏风险。

三、生产工艺中的技术亮点

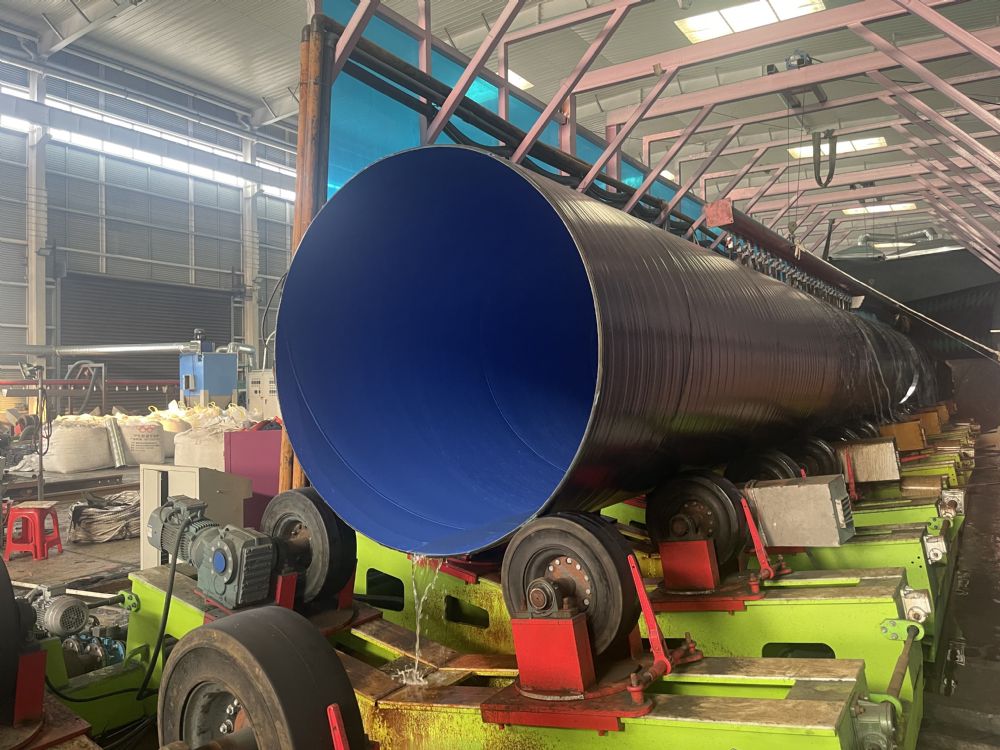

TPEP钢管的生产流程包含五大关键技术（图2）：

1. 基管预处理：通过抛丸除锈使表面清洁度达Sa2.5级，锚纹深度50-100μm，确保涂层附着力。
2. 内喷涂工艺：采用中频感应加热（250℃±10℃）使环氧粉末熔融，在钢管内壁形成连续致密涂层。
3. 外三层共挤：通过静电喷涂环氧底漆、挤出胶黏剂层、PE缠绕层，实现三层结构的无缝结合。
4. 在线检测：使用电火花检漏仪（检测电压5kV/mm）和超声波测厚仪，确保涂层无针孔且厚度达标。
5. 补口技术：采用辐射交联聚乙烯热收缩套，与主体防腐层形成连续防护。

创新点：对比传统液体环氧喷涂，热熔结工艺使涂层厚度增加6-10倍，且无溶剂挥发，符合环保要求。

四、行业发展趋势与挑战

随着《城镇供水管网漏损控制及评定标准》的推行，TPEP钢管在以下领域将迎来爆发式增长：

1. 老旧管网改造：替换已服役20年以上的铸铁管、水泥管，降低漏损率至8%以下。
2. 智慧水务建设：与物联网监测技术结合，实现管道腐蚀状态的实时预警。
3. 海外市场拓展：凭借50年以上的国际应用经验，加速进军“一带一路”沿线国家供水项目。

当前挑战：

• 大口径管件（DN>1200）的现场焊接工艺需进一步优化；
• 补口材料与主体涂层的寿命匹配性仍需提升。

五、结语

TPEP钢管通过材料创新与工艺革新，正在重新定义输水管道的性能标准。在双碳战略背景下，其环保特性（无VOCs排放）与长寿命优势，将推动我国输水工程向更安全、更经济的方向迈进。作为防腐钢管企业，抓住这一技术风口，加强在水利工程、市政供水等领域的应用推广，必将赢得市场先机。
