3PE防腐钢管生产流程及关键注意事项

引言

随着能源输送需求的不断增长，埋地钢制管道的防腐性能成为保障工程寿命与安全的核心指标。3PE防腐层因其优异的耐化学性、抗机械损伤能力和长效防护寿命，已成为国内外长输管线的主流选择。然而，防腐层的可靠性不仅取决于材料配方，更受制于生产流程的严谨性与现场管理的精细化程度。本文结合现场观察与行业报告，梳理3PE防腐钢管的完整生产流程，并对易被忽视的“隐性”风险点提出针对性建议，供生产与监理环节参考。

一、生产流程全景图

3PE防腐钢管的制造可拆分为“三大工序、九步环节”。三大工序即：表面预处理、三层结构同步涂覆、冷却与端口精修。下面按时间轴拆解九步环节，并同步指出每步的“质量闸门”。

1. 来管检验与批次追溯
   逐根核对钢管规格、炉批号与质保书，建立电子档案；对外观缺陷（划痕、翘皮）拍照存档，避免后续责任争议。
2. 外壁抛丸除锈
   采用离心式抛丸机，磨料选G18钢丸与G25棱角砂混合比例7:3，确保锚纹深度50-75 μm；出口端配置激光粗糙度仪，实时反馈调速指令，锚纹不合格管自动分流回抛。
li>中频感应预热
加热温度180-220℃，升温梯度≤5 ℃/s，防止母管晶粒粗化；使用红外双区温控，低温报警与高频电源联动，±3 ℃闭环稳态。
3. 静电环氧粉末喷涂
   采用VIP专用喷枪，电压60-80 kV，枪距150-200 mm；粉末粒径D50控制在35-45 μm，回收系统经150目振动筛，防止二次喷时出现“白点”缺陷。
4. 共挤出胶粘剂
   选用马来酸酐接枝聚乙烯，熔指1.0-1.5 g/10min；挤出温度210-230℃，模唇间隙0.8-1.0 mm，保持胶层厚度170-250 μm，边缘齐整无断带。
5. 侧向缠绕聚乙烯外层
   片材厚度2.5-3.2 mm，搭接量≥15 mm；缠绕张力150-200 N，张力波动±10 N，防止出现“松边”或“荷叶边”。

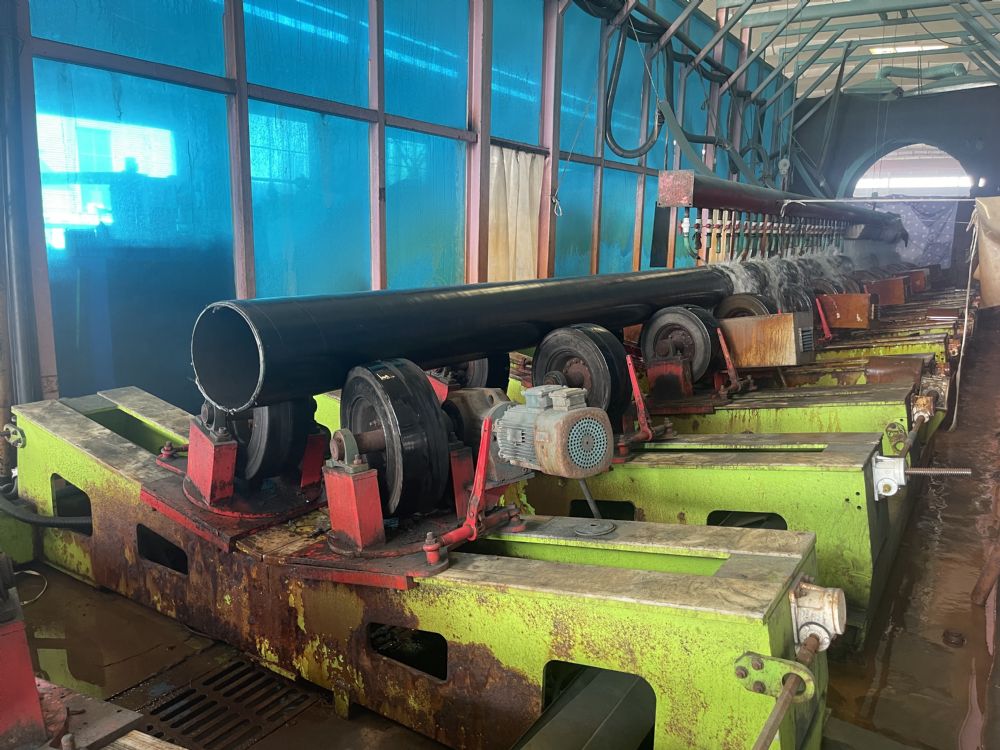

6. 喷淋水冷定型
   采用阶梯式冷却，第一段50 ℃软化水快速降温至80 ℃以下，第二段常温循环水降至40 ℃以下，防止骤冷导致层间应力开裂。
7. 在线电火花检漏
   电压设定15 kV，检测速度≤300 mm/s；出现击穿报警自动喷墨标记，后续人工复检与补伤，确保漏点率＜0.1处/km。
8. 端口坡口与封装
   坡口角度30°±2°，保留裸管长度100-120 mm；端口采用热缩套+防粘盖双层防护，避免运输磕碰损伤。

二、易忽视的五大隐性风险

除了常规的温度、速度参数，以下问题常被现场经验不足的人员忽略，却可能引发批量质量事故。

三、质量检验与数据追溯

3PE防腐钢管执行GB/T 23257-2017，但企业内控指标应高于国标。推荐建立“1+3”检测矩阵：每根必检外观、厚度、漏点；每班抽检1次剥离强度、断裂伸长率、阴极剥离（65 ℃，48 h）。所有数据实时上传MES，生成二维码随管出厂，方便下游追溯。

结语

3PE防腐钢管的质量是“设计出来、管理出来”而非仅靠“检测出来”。从抛丸磨料配比到端部磁通屏蔽，每个细节都是系统风险点。建议企业定期组织工艺FMEA（失效模式分析），把隐性失效列入控制计划，并借助在线监测与MES系统实现数据闭环。只有在“人、机、料、法、环”全维度精细化管理，才能真正兑现30-50年设计寿命，降低长输管线的全生命周期维护成本。
