三层聚乙烯防腐钢管防腐结构的技术解析与应用价值

引言：管道防腐领域的革命性突破

在长输油气管道工程领域，三层聚乙烯（3PE）防腐技术自1995年引入我国以来，已逐步取代传统单层防腐结构，成为埋地钢质管道的首选防护方案。本文结合笔者参与的西气东输三线工程实践，从微观结构、工艺特征到实际应用三个维度，深入剖析这一防腐体系的技术奥秘。

一、3PE防腐结构的"三明治"构造解析

1.1 环氧粉末底层：金属界面的化学键合

• 厚度控制：60-120μm的喷涂厚度实现分子级覆盖

• 附着力机制：羧基与金属表面形成配位化学键

• 缺陷自愈性：案例显示1mm²以下破损可自主钝化

1.2 共聚物粘结层：分子层面的界面融合

• 材料特性：马来酸酐接枝聚乙烯（MAH-g-PE）的特殊结构

• 流变学表现：190℃时熔融指数控制在5-8g/10min

• 界面渗透深度：达环氧粉末层厚度的30%-40%

1.3 聚乙烯面层：物理屏障的立体防护

• 抗冲击性能：23℃下≥10kJ/m²（GB/T23257标准）

• 水汽渗透率：<0.1g/(m²·d)（ASTM E96测试）

• 紫外线稳定性：添加2.5%炭黑的抗老化配方

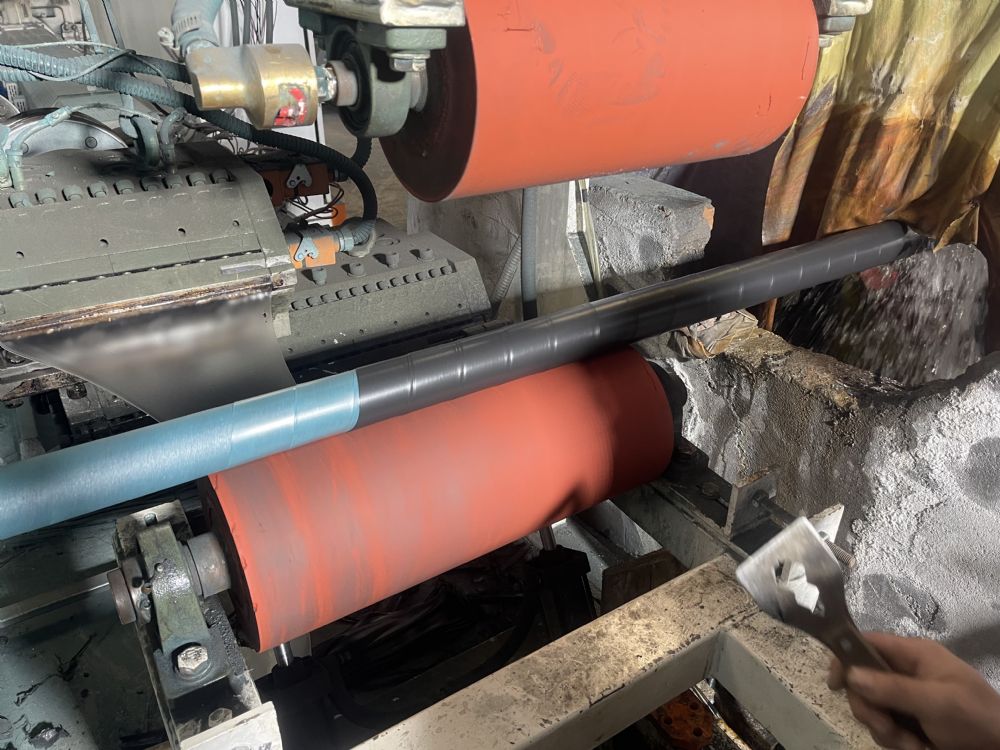

二、工艺参数对防护性能的影响

2.1 表面处理的关键作用

• 喷砂等级需达到Sa2.5级（ISO 8501-1）

• 锚纹深度40-100μm的优化区间

• 案例对比：某项目粗糙度不足导致附着力下降37%

2.2 温度曲线的精准控制

• 钢管预热温度：200-220℃的黄金区间

• 环氧固化窗口：180-240℃/30-90s的工艺参数

• 共聚物活化温度：实测190℃时粘结强度最佳

2.3 冷却工艺的隐藏价值

• 梯度冷却速率控制：>15℃/min的初始冷却速度

• 结晶度影响：缓冷工艺使聚乙烯结晶度提升12%

• 应力消除：分段冷却减少界面热应力45%

三、应用场景的适配性分析

3.1 不同腐蚀环境的应对策略

3.2 特殊工况下的性能表现

• 阴极保护兼容性：-1.5V至-3.5V电位区间无剥离

• 土壤应力测试：在0.5%应变范围内保持完整性

• 第三方破坏试验：抗尖锐物体穿透力达200N

四、质量控制的五大关键点

1. 界面结合力检测：采用90°剥离法，要求≥70N/cm

2. 电火花检漏：检测电压计算公式：V=784√δ（δ为涂层厚度mm）

3. 阴极剥离试验：28天剥离半径≤8mm（SY/T0413标准）

4. 抗弯曲性能：DN1200管径弯曲至3°无开裂

5. 长期老化评估：2000h氙灯老化后拉伸强度保持率≥85%

五、技术局限与发展趋势

5.1 现有技术瓶颈

• 高温工况限制：持续80℃以上环境出现蠕变现象

• 机械损伤修复：现场补口合格率仅92%

• 环保压力：熔融挤出工艺能耗达35kWh/t

5.2 技术升级方向

• 纳米改性技术：添加2%纳米SiO₂提升耐温性15℃

• 智能涂层系统：植入光纤传感器实现在线监测

• 绿色制造工艺：开发生物基聚乙烯材料

结语：防腐技术的系统化思维

三层聚乙烯防腐体系的价值不仅在于材料组合，更在于其系统化的防护理念。未来发展方向应聚焦于全生命周期管理，将材料科学、施工工艺、智能监测深度融合，构建从生产到报废的完整防护链条。建议相关企业在采用该技术时，建立基于大数据的环境适应性模型，实现防腐方案的精准定制。
